179430 BorgWarner Speed sensor kit för SX-E / EFR

  • 2 200 kr
  • 1 980 kr

BorgWarner Hastighetsgivare / Speed sensor kit.Varvtalsgivare till kompressorhjulet på Borg Warner SX-E, EFR och Airwerks turboaggregatPin 1: 0-5v fyrkantsvåg /

I lager.
Artikelnummer: 179430
Dela

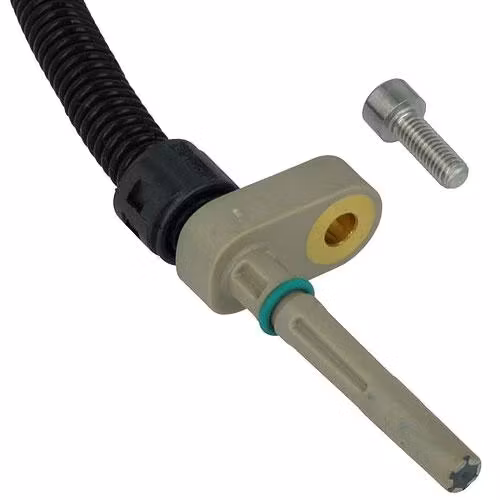

BorgWarner Hastighetsgivare / Speed sensor kit.

Varvtalsgivare till kompressorhjulet på Borg Warner SX-E, EFR och Airwerks turboaggregat

Pin 1: 0-5v fyrkantsvåg / Digital
Pin 2: Jord
Pin 3: +5v matning

(Pin 1 är till vänster med kontaktstycket vänt mot dig och låspiggen vänd uppåt)

Givarens utgående fyrkantsvåg svänger med 5V och har 50% duty cycle.  Frekvensen beror på hjulets hastighet. Varje blad på hjulet skapar en  puls och beroende på hur många blad turbon har så ges olika frekvenser  på olika turboaggregat.

EFR aggregat har 14 blad förutom 67mm varianterna som har 12 blad.
Sensorn dividerar detta värde med 8.

Exempel:

100.000rpm * 14 pulser/blad per varv = 1,4miljoner blad som passerar per minut.
1,4miljoner / 60 sekunder = 23,333 blad som passerar per sekund (Hz)
23,333 / 8 = 2,917 Hz

Så givarens utsignal har 2,917Hz vid 100.000rpm på ett 14 bladigt kompressorhjul.
